中走絲線切割穿孔機—東莞市拓普機械有限公司
機床產品
您的位置: 首頁 > 機床產品
CNC電火花成型機
發布時間:2019-03-15瀏覽次數:467
  • CNC320/CNC350數控電火花機

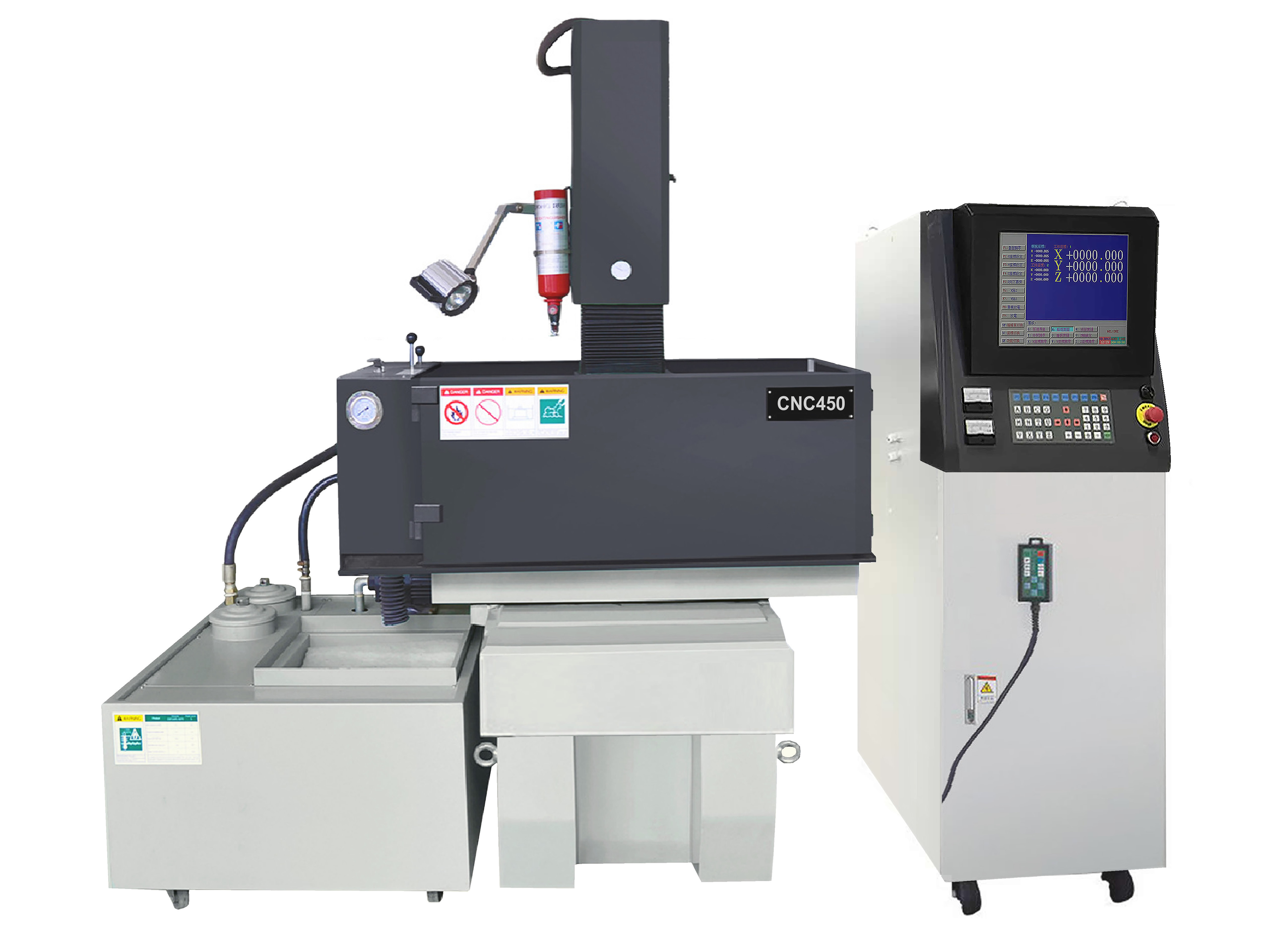

  • CNC430/CNC450/CNC540EDM數控電火花機
  • CNC650/CNC750EDM數控電火花機

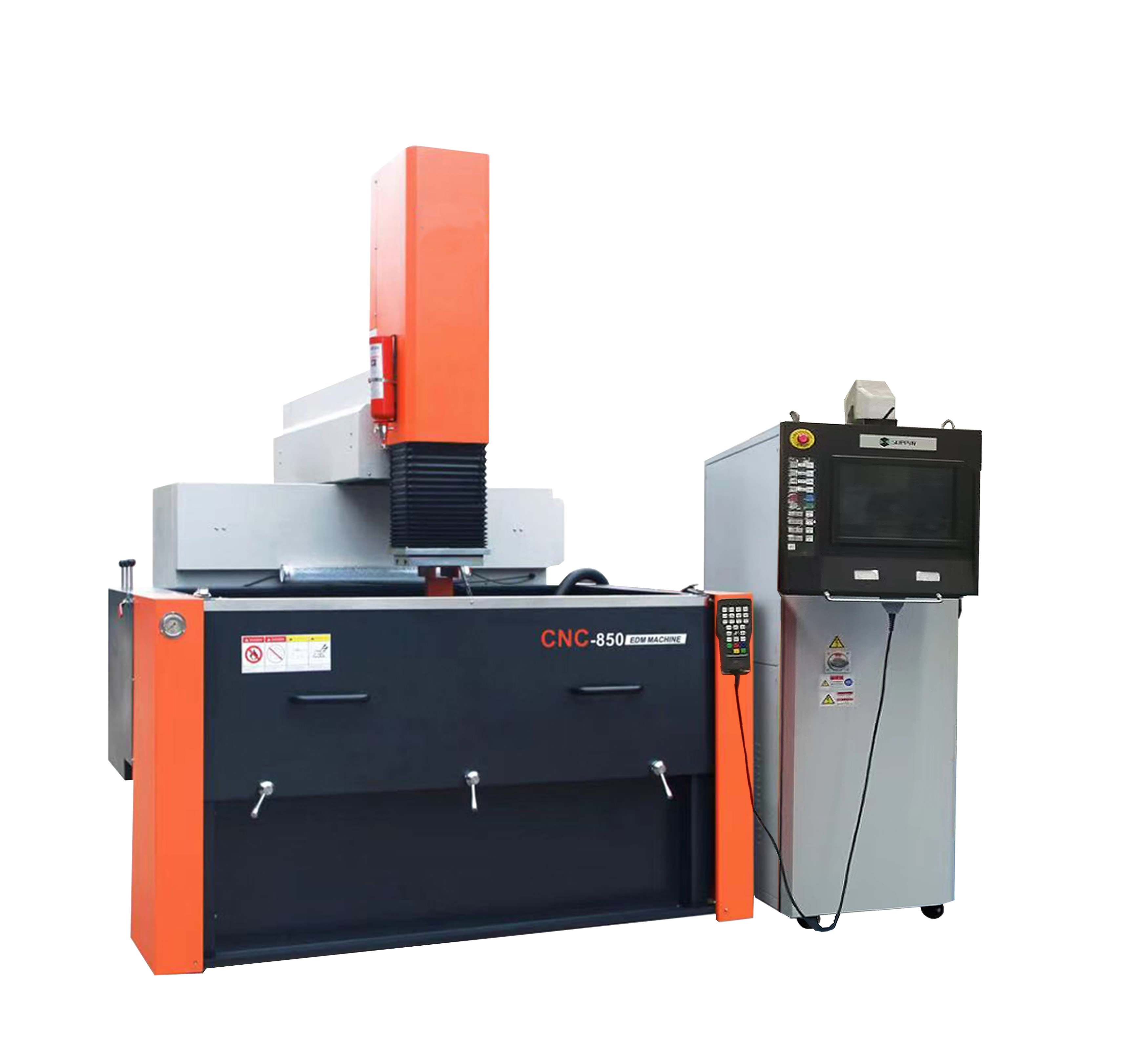

  • CNC850/CNC1060EDM數控電火花機

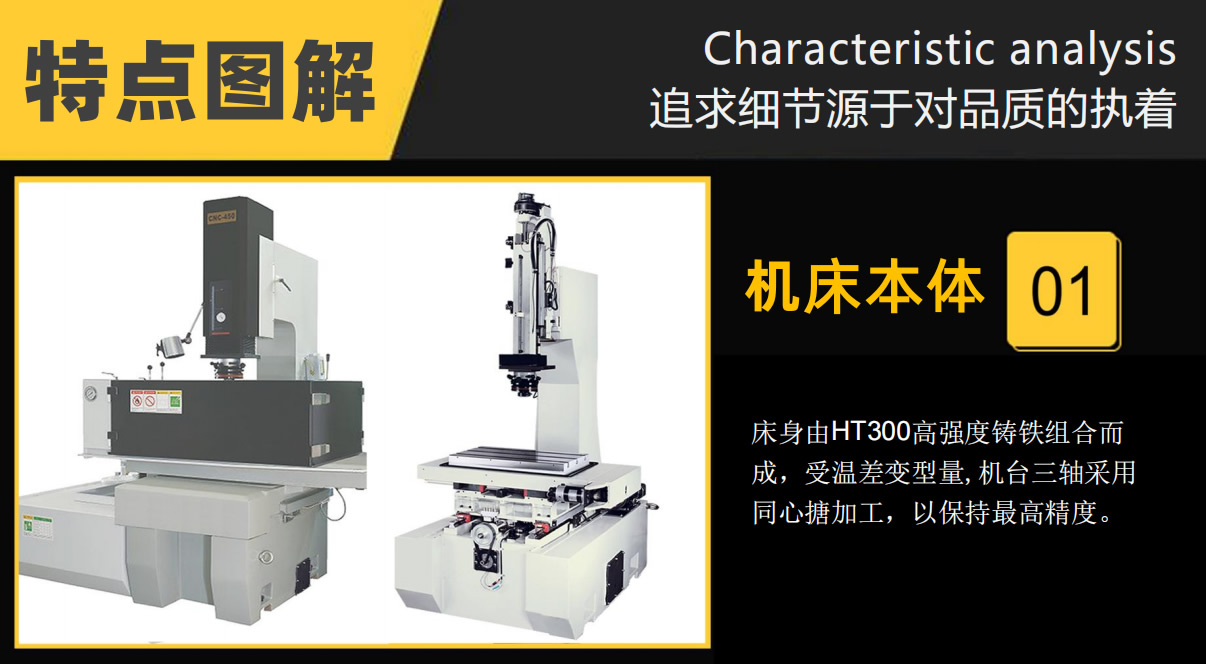

CNC火花機床結構特點

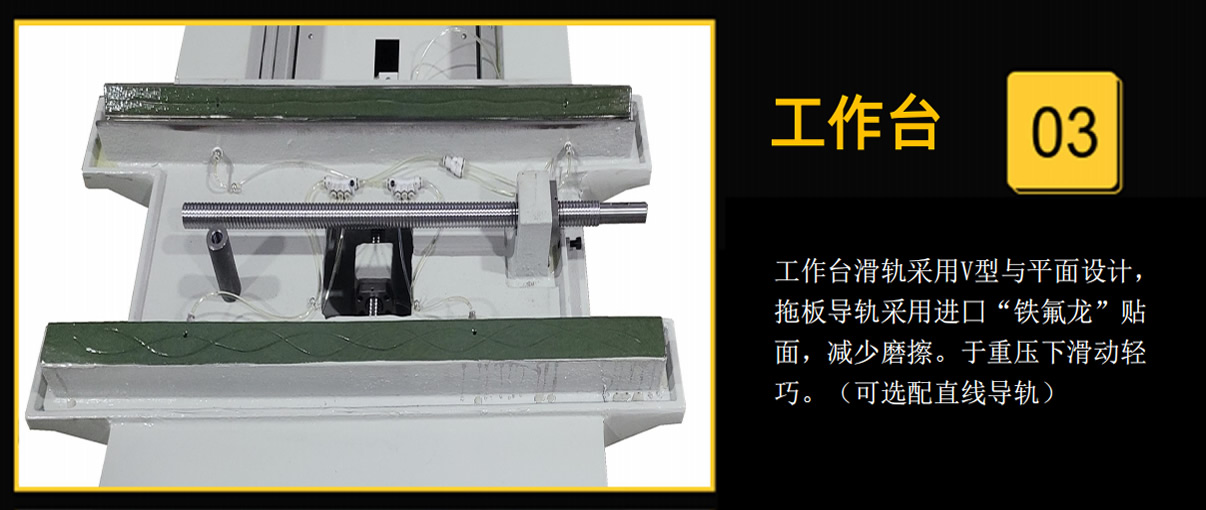

● 單立柱機床主機采用有限元技術分析,床身采用整體T型設計,低而寬的床身,工作臺移動范圍在床身鑄件之內,最大限度保證幾何精度和機床部件無變形。“十字”工作臺結構,減少XY軸移動的起伏誤差和偏轉誤差,實現數控軸全行程運動的穩定性。

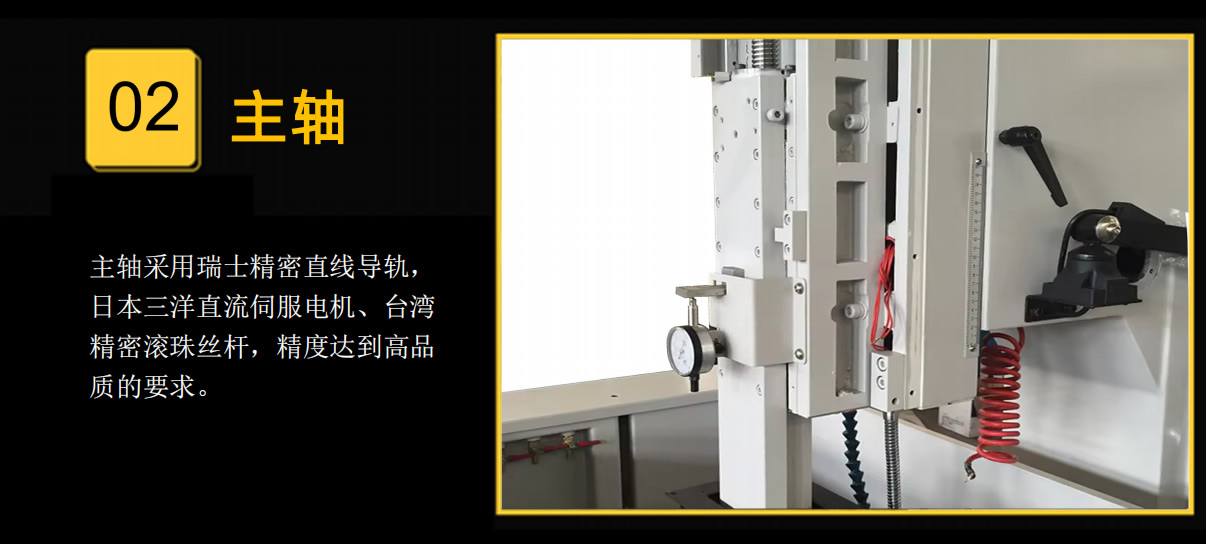

● 單立柱主軸的高剛性設計,主軸配重盡量減少懸臂現象的發生,確保維持穩定的高精度、高響應,又利于主軸的高速平穩抬刀運動。

● 牛頭式火花機床采用固定工作臺的形式,放電加工是通過電腦控制移動電極來實現單軸或多軸聯動自動加工。相對移動被加工物的放電結構,不會因工作臺面荷重而影響加工精度,行程大,更適合大、中型模具的加工

● 牛頭式火花機床X、Y軸移動采用滑枕式結構,高精密直線滾動導軌和滾珠絲桿傳動,加工軸摩擦系數小,剛性好,運動反應更為靈敏,可實現高速加工;

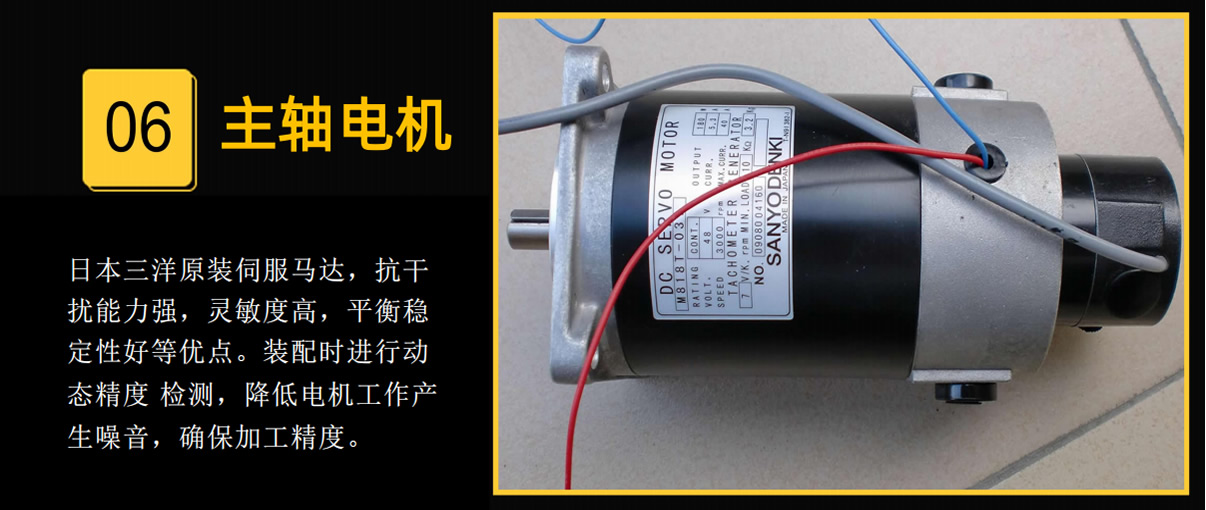

● 主軸有二條精密滾動導軌支承,滾珠絲桿驅動,直流伺服電機控制,具有高動態精度控制和免維護性能;

● 主軸桿為雙螺母預加載型,保證無反向間隙,驅動矩小,微量進給準確可靠,直流伺服系統配上相應的控制系統,實現自適應控制加工;

● 齒型皮帶采用無間隙同步帶,傳動比準確,位置精度高,平穩性好。整個主軸系統具備了高靈敏度,無爬行,主軸抗扭性好,直線精度高,承載能力大,剛度高的綜合優點;

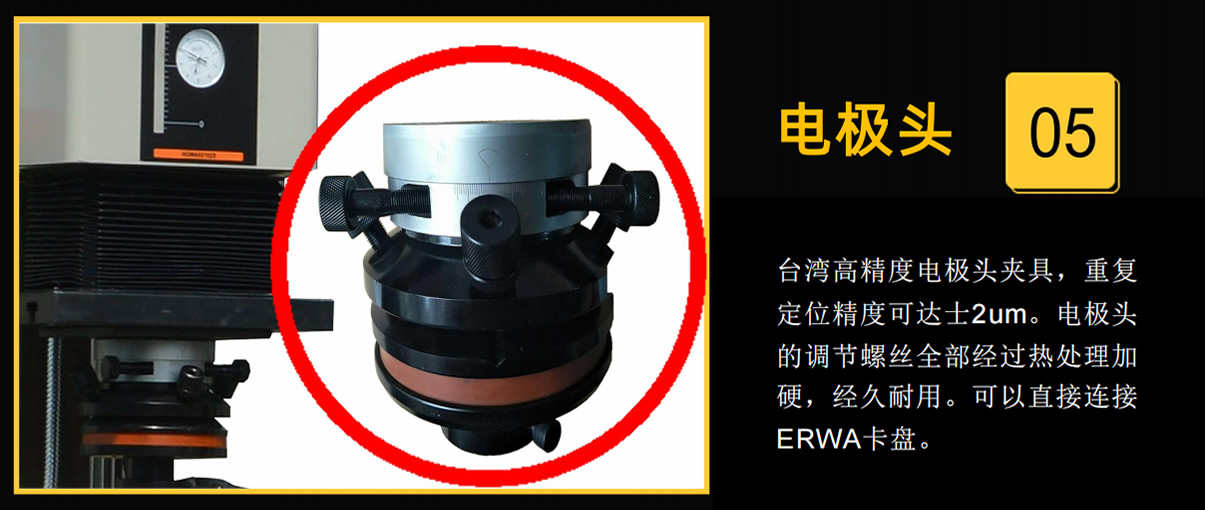

● 主軸下部裝有一個帶T型槽的電極連接板,電極連接板與主軸是絕緣的,它可以直接裝夾大型電極,也可以裝上各種工具以滿足小電極裝夾的需要;

● 工作液槽采用向下拉的手控門設計,節省操作空間,集中潤滑系統設計,有利于機床的維護和保養;

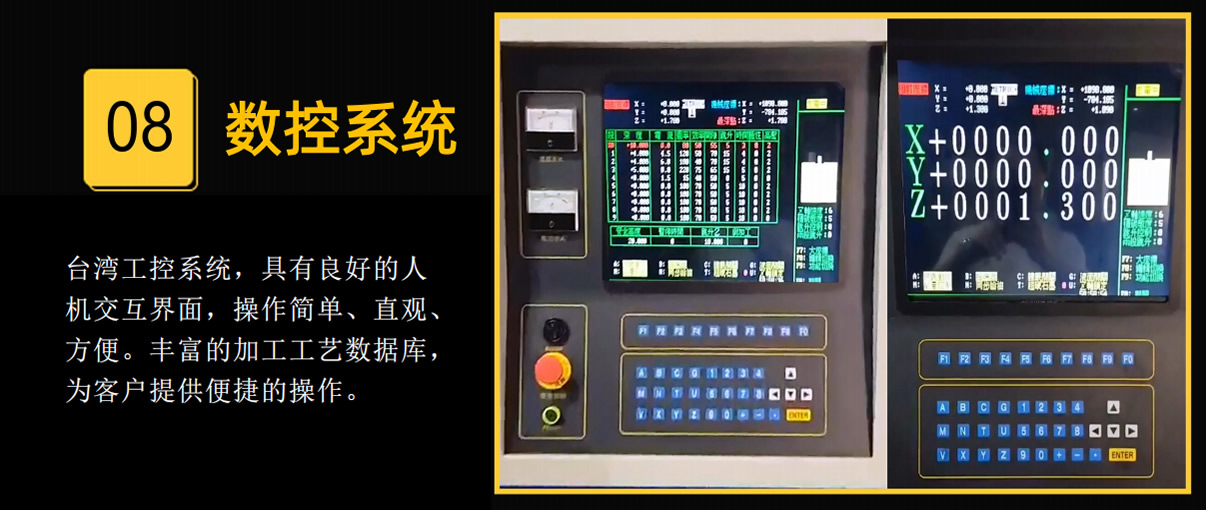

CNC系統主要功能

● 具10組自動細加工功能,能夠實現X、Y、Z三軸自動靠模,具有點對點之自動移位功能。

● 提供5組搖動功能設定,同一模具可設定5種不同之搖動方式。

● 具有電極消耗自動補正能力,在多孔加工時,可預設電級損耗量。計算機將自動補償深度,使每孔深度一致。

● 具有自動靠模及中心點尋找功能, 提供更快速之校正功能。

● 機械原點自動歸零功能,加工中途停電時,計算機可自動找機械原點

● 放電條件自動調整, 于放電不穩定時, 計算機自行修改放電點率及上作時間,跳升高度待穩定后,放電條件自動恢復。

● 可做二軸六向側放,多孔加工、圓、方擴孔、45度清角加工,任意角度放射擴孔、平面擴孔、三軸螺旋加工。

● 自動防積碳偵測功能、遇積碳加工不穩定時,計算機自動調整各加工參數。

● 具有鏡面加工電路,能真正蝕出鏡面效果。

● 可做模擬加工、測試編程之正確性。


 型號Mode

規格Mechanical l

CNC430

CNC540

CNC850

CNC1060

CNC1260

CNC1470

工作槽(長*寬*高)

Work tank(L*W*H)

1130*730*450mm

1370*720*450mm

1650*1100*600mm

2000*1300*700mm

2000*1300*700mm

2250*1300*650mm

臺面規格

Table specifications

700*400mm

850*450mm

1000*600mm

1250*800mm

1250*800mm

1500*900mm

工作行程Working stroke

400*300*300mm

500*400*300mm

800*500*400mm

1000*600*450mm

1200*600*4500mm

1400*700*500mm

主軸高低點Spindle height

320-620mm

390-690mm

500-900mm

550-1000mm

550-1000mm

600-1150mm

最大電極重量The maximum weight of the electrode

120kgs

150kgs

200 kgs

300 kgs

300 kgs

400 kgs

最大工作物載重Maxium working load

1500kgs

1800kgs

3000kgs

3500 kgs

3500 kgs

5000 kgs

機械總重Machine weight

1800kgs

2500kgs

4500 kgs

5500 kgs

5500 kgs

8000 kgs

型號Mode

規格Mechanical l

CNC1680單雙

CNC1880單雙

CNC2110單雙

CNC2510單雙

CNC1680單雙

工作槽(長*寬*高)

Work tank(L*W*H)

2550*1500*560mm

3000*1500*650mm

3500*1800*650mm

3800*1800*650mm

4500*1800*650mm

臺面規格

Table specifications

1700*1000mm

2000*1000mm

2500*1200mm

2700*1200mm

3200*1200mm

工作行程Working stroke

1600*800*500mm

1800*800*600mm

2300*900*600mm

2500*900*600mm

3000*900*600mm

主軸高低點Spindle height

1100*800*500mm

1200*800*600mm

1450*900*600mm

1750*900*600mm

2400*900*600mm

最大電極重量The maximum weight of the electrode

400kgs

400kgs

450kgs

450 kgs

450 kgs

最大工作物載重Maxium working load

6000kgs

6500kgs

8000kgs

10000kgs

15000kgs

機械總重Machine weight

9000/12000kgs

13000/15000kgs

15000/17000kgs

17500/19500kgs

23000/25000kgs


電源箱規格Power box specificationts

規格Specificatiton

ZNC電源箱規格

Cnc電源箱規格

控制方式、軸數Control mode,number ofaxles

數值控制閉回路,單軸(Z軸)

數值控制回路,三軸(XYZ軸)

X.Y.Z最小設定尺寸X.Y.Z Minimun set size

0.005mm  (0.001mm)

0.005mm  (0.001mm)

X.Y.Z最大設定尺寸X.Y.Z Maximun set size

9999.995mm(9999.9999mm)

9999.995mm(9999.9999mm)

坐標系統Coordinate system

增值(INE) , 絕對(ABS)

增值(INE) , 絕對(ABS)

熒屏顯示Screen display

15“CRT,彩色

15“CRT,彩色

控制系統Conteol system

工業級電腦

工業級電腦

(遙控器)移位速率(Remote Control) shift rate

0.005mm(每單位)X1,X5,X10

0.005mm(每單位)X1,X5,X10

程序檔案存儲Program files are stored

60組

60組

最大加工電流Max Current

A

50 60 100

50 60 100

輸入電力Input power

KVA

4.5 6 10

4.5 6 10

最大加工速度Max speed

mm/min

360 560 700

360 560 700

電極消耗度Degree of electrode

 consumption



%

<0.2

<0.2

最佳表面精細度Best surface

 finen

mRa



0.18

0.15

外觀尺寸Dimensions

mm

860*720*1950

860*720*1950

包裝尺寸Package Size

mm

900*1000*2090

900*1000*2090

凈重Net weight

kgs

210

215

加工設定組數Process set number of groups

1

30

加工設定段數processing of setting the number of segments

10

10

加工方式Processing methods

向上加工,向下加工

四方、交叉、圓形、六角形、側方

搖動方式Shake mode

XY(Z軸鎖定),或XYZ三軸同動

連續加工最多孔數Continuous processing up to the number of holes

1個

100個(固定孔可重復作4000次加工)
