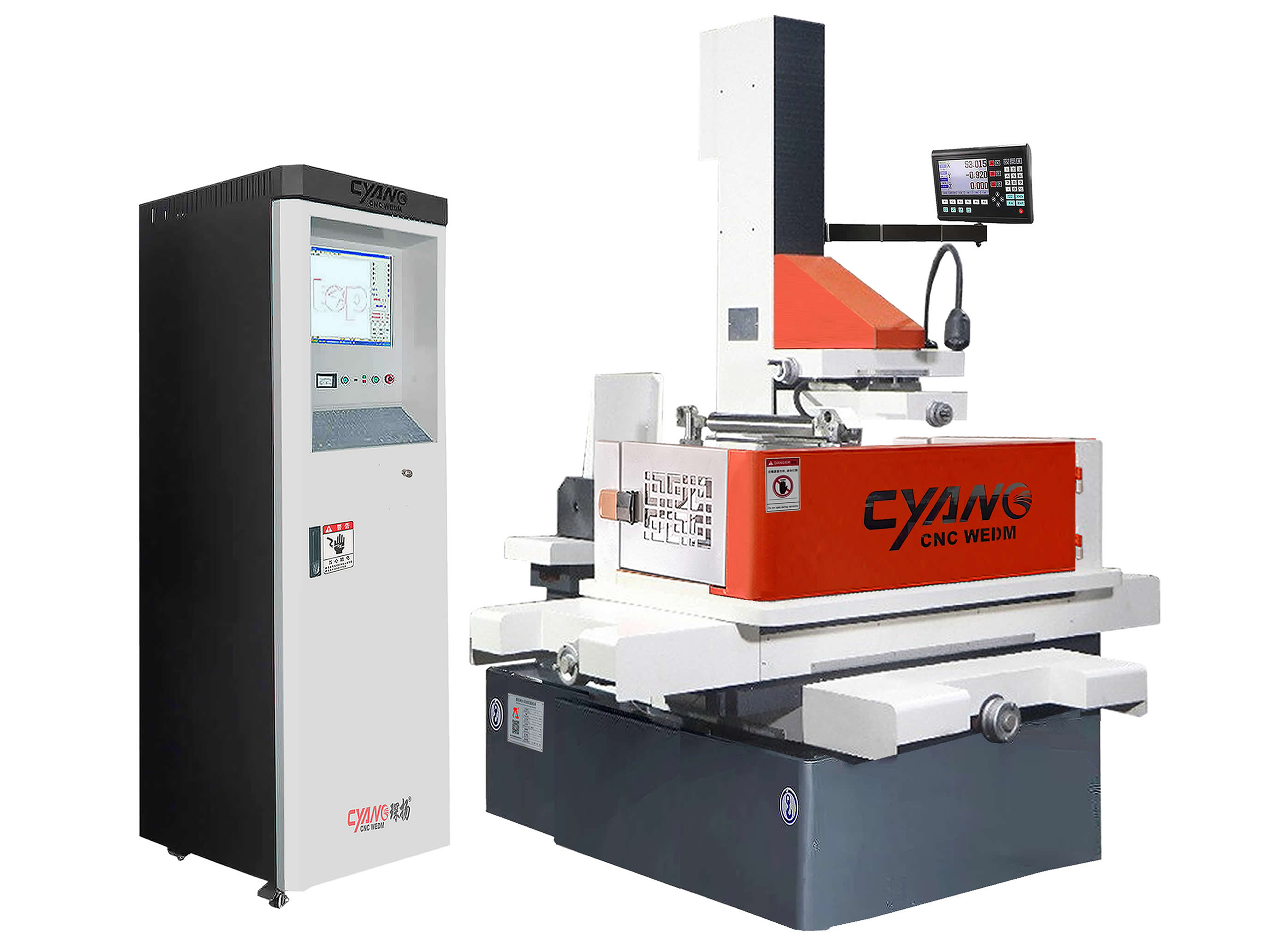

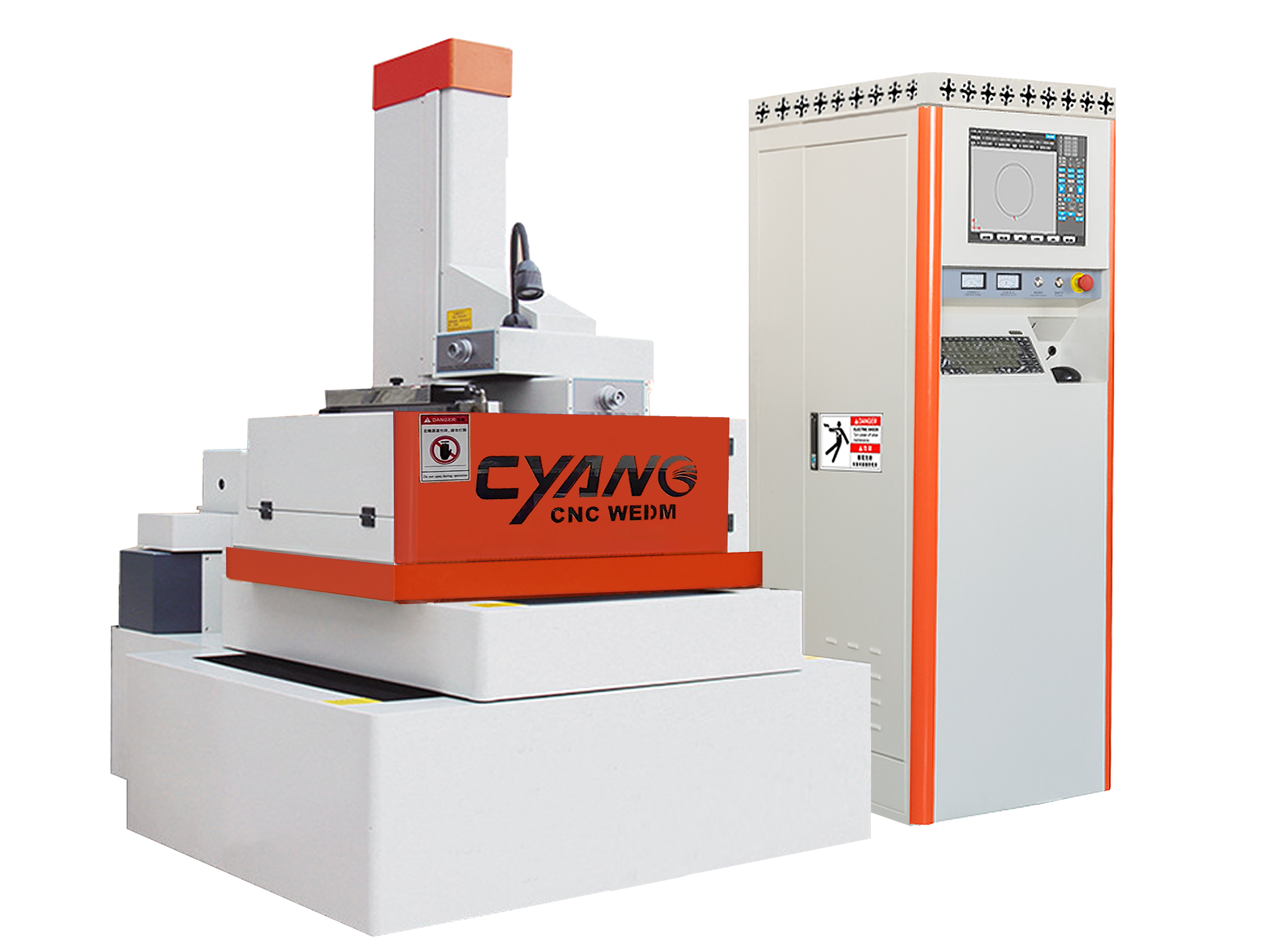

大錐度線切割機床
發布時間:2019-03-15瀏覽次數:666
  • 大錐度快走絲
  • 大錐度伺服中走絲

XY軸步進電機采用節能無阻驅動電源。具有高精度和高穩定性;

超群的加工性能(高效率、高厚度、高精度三大指標。最快加工效率突破300mm2/min,最高工件厚度大于1.3m,加工精度小于 0.1 mm;

 XY軸高精密滾珠絲杠、高精度硬軌,承載力大;

 手控盒操作,降低了工人的勞動強度,提高了工人的工作效率,減小了誤操作機會;

 大錐度單邊30~45度切割、UV桁架式大搖擺結構,保證加工大錐度和異型零件的精度;

 工作臺防護罩采用可折合式結構,造型優美,操作方便,具有防塵,防壓,防腐蝕,防受損,環保,為機床提供實用性保護的同時,也為機床增加更多視覺上的美感,使機床的整體價值得到提;

 智能高速高頻脈沖電源,不僅僅實現了切割速度和表面粗糙度的兼顧,同時保證了在極速切割的條件下的穩定加工;

 使用環保工作液,噴流均勻,廢液符合國家二級排放標準;

 windows操作平臺,充分發揮Windows操作系統的優勢,可以快速瀏覽和查找所需的文件。CAD繪圖軟件,實現了CAD/CAM一體化。軟件使用簡單,會AutoCAD即會使用。且支持多種線切割軟件生成的3B代碼、G 代碼等加工代碼,擴大了操作工使用對象。開創線切割易用時代!

     特高效率——工件厚度在60-200mm的正常加工效率在180-280平方毫米/分鐘;最高加工效率可達350平方毫米/分鐘;

      大電流——5A大電流長時間加工工件,最大加工電流可達13A;

      超低鉬絲損耗——5A大電流加工時的鉬絲損耗為50萬—100萬平方毫米絲損1絲;鉬絲連續加工時間可達60小時以上;

      超集成——整個控制柜按集成化設計,便于維修和有效的降低故障率;

      超高厚度——最高加工厚度突破1.5米;

      大錐度——最大加工錐度90度;

      低故障率——控制柜內部采用隔離式設計,操作面板采用按鍵式設計,且經高溫48小時老化工藝,極大降低了故障率;

      超方便——手控盒操作,隨處移動,方便操作。


CNC High Speed Wire Cut EDM / 數控快走絲電火花線切割機床

參數

單位

型號

DK7763D

DK7780D

DK77100D

DK77130D

DK77150D

X、Y行程

mm

800 x 600

1000   x 800

1200 x 1000

1600 x 1300

2000 x 1500

Z行程

mm

400

400/600

400/800

400/1000

400/1300

U、V行程

mm

60-240

最大加工錐度

°/mm

0-90°/100

電極絲直徑

mm

0.16—0.22

電極絲張力

N

10 - 30

電極絲速度

mm/s

1000 - 12000

最大加工效率

mm2/min

300

最佳表面光潔度

μm(Ra)

2.5

定位精度

mm

0.02/300

重復定位精度

mm

0.01

綜合加工精度

mm

0.015

主機尺寸 (長×寬×高)

mm

1450×2200×2200

2650×2350×2200

3800x 2050 x2450

3800x 3800 x 2650

4100x 3800 x 3000

控制電箱尺寸 (長×寬×高)

mm

580×560×1900

580×560×1900

580×560×1900

580×560×1900

580×560×1900

總重量(主機+控制電箱)

kg

2850

4500

5800

7500

11000

工作臺

XY工作臺驅動

----

步進馬達驅動

工作液槽尺寸(長×寬×高)

mm

1400×1000×450

1600 x 1200×450

1920 x 1400×450

2200 x1650×450

2920 x1800×450

工作臺尺寸 (長×寬)

mm

1200×800

1400×1000

1600 x 1200

1920 x 1400

2800 x1700

最大工件尺寸

mm

1000×800×400

1300×1000×600

1500 x 1200 x800

1800 x 1400 x1000

2600 x1600 x1300

最大工件重量

kg

1500

2000

3000

4000

5000

動力源

標準電源

----

3×380V ±10%   ,50/60Hz 3.5KVA

其它電壓

----

200V / 415V

環境條件

----

15-30℃   / 40-80%

水箱

過濾精度

μm

10

水箱容積

L

130L870×470×320mm)

數控系統

硬件配置

----

17″液晶

通訊接口

----

RS232, NIC ,USB

控制軸數

----

4軸聯動5軸控制

ISO代碼

----

4軸合成上下異形、G代碼程序

單脈沖進給精度

mm

0.001

界面語言

----

英文-中文

操作系統

----

Windows

編程軟件

----

X8(可選HL/HF/Autocut等)

控制軟件

----

X8

尺寸單位

----

公制-英制
